产品型号： |
HFC0820;HFC1040 |
产品名称： |

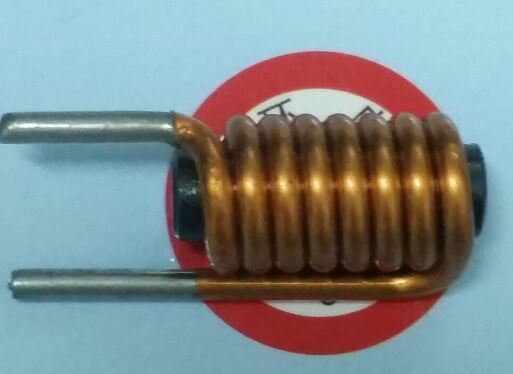

HFC系列棒型电感 |
产品报价： |
元 |
产品特点： |
磁棒型功率电感 |
 |
HFC系列棒型电感组的详细资料： |
 |

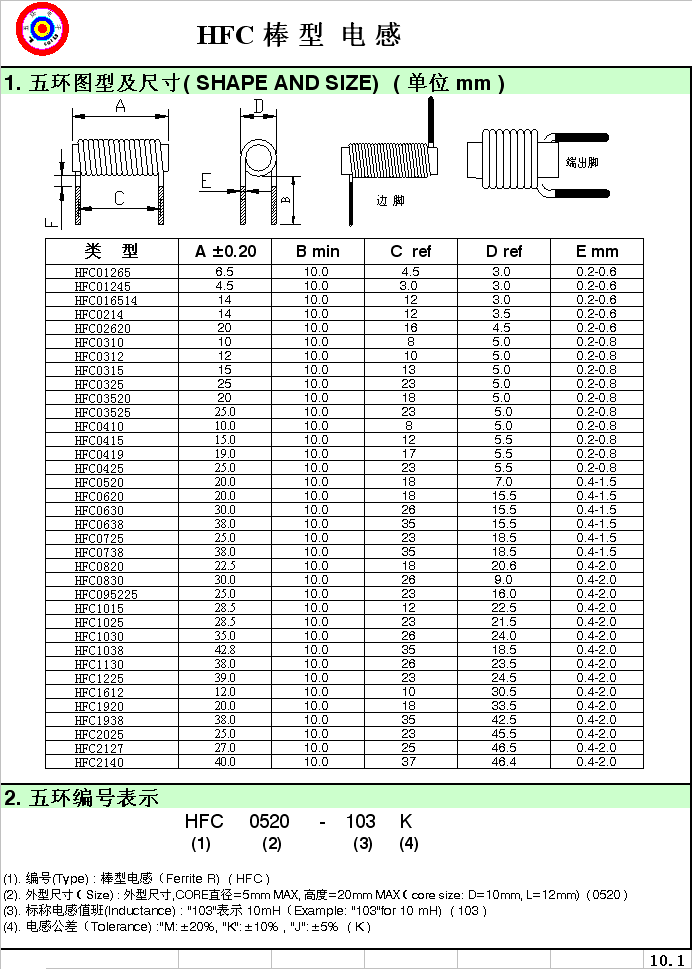

1. 五环图型及尺寸( SHAPE AND SIZE) ( 单位 mm )
| 五环类型 |
A max |
B min |
C ref |
D max |
E±0.05 |
F max |
| HFC0820 |
23.0 |
5.0 |
18 |
16.0 |
0.2+-2.0mm |
1.5 |
| HFC1040 |
42.0 |
5.0 |
38 |
24.0 |
0.2+-2.0mm |
1.5 | 2. 五环编号表示
HFC 0630 - 100 K -3A
(1) (2) (3) (4) (5)
(1). 编号(Type) : 耐大电流电感（Basic model high current choke) ( HFc )
(2). 铁芯尺寸（Size) : ,直径=6mm , 长度=20mm （core size: D=10mm, L=12mm) (0630 )
(3). 标称电感值班(Inductance) : "100"表示 10uH（Example: "100"for 10UH) ( 100 )
(4). 电感公差（Tolerance) :"M:±20%, "K":±10% , "J":±5% ( K )
(5). 额定电流（Rated DC current ): 3A : ( 3A )

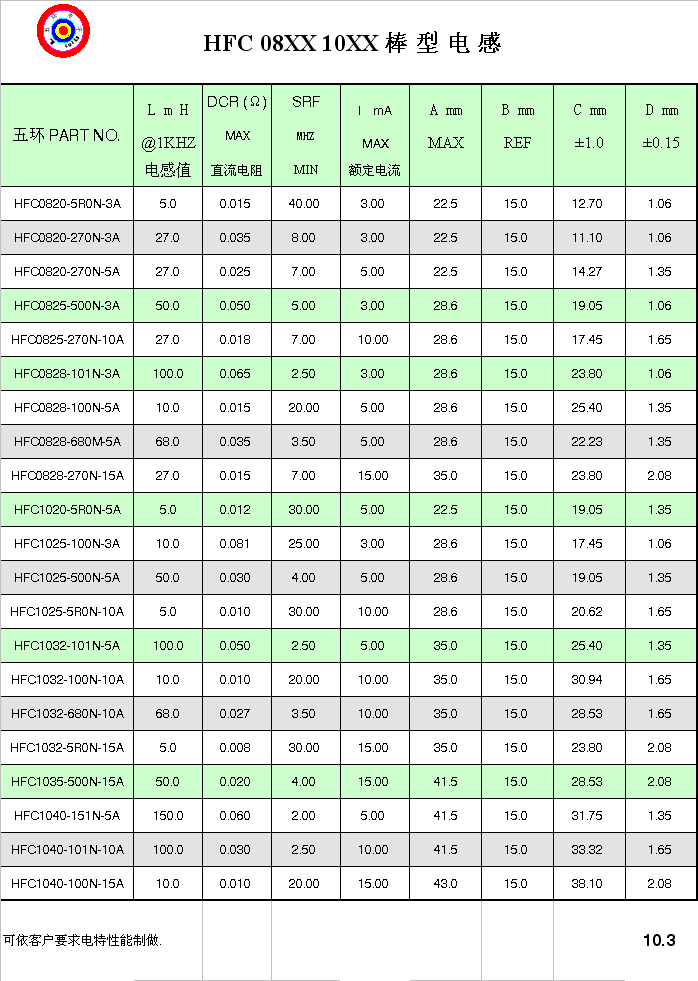

3. 详细规格
| PART NO. |
L m H |
DCR (Ω) |
SRF |
I mA |
| @1KHZ |
MAX |
MHZ |
MAX |
| 电感值 |
直流电阻 |
MIN |
额定电流 |
| HFC0820-5R0N-3A |
5.0 |
0.015 |
40.00 |
19.00 |
| HFC0820-270N-3A |
27 |
0.035 |
8.00 |
15.00 |
| HFC0820-270N-5A |
27 |
0.025 |
7.00 |
15.00 |
| HFC0825-270N-10A |
27 |
0.018 |
7.00 |
15.00 |
| HFC0828-100N-5A |
10 |
0.015 |
20.00 |
18.00 |
| HFC0828-270N-15A |
27 |
0.015 |
7.00 |
14.00 |
| HFC0832-500N-10A |
50 |
0.025 |
4.00 |
9.00 |
| HFC0828-680N-5A |
68 |
0.035 |
3.50 |
9.00 |
| HFC0828-101N-3A |
100 |
0.065 |
2.50 |
8.00 |
| HFC0832-151N-3A |
150 |
0.075 |
2.00 |
5.00 |
| HFC0840-251N-3A |
250 |
0.090 |
1.00 |
3.00 |
| HFC1020-5R0N-5A |
5 |
0.012 |
30.00 |
20.00 |
| HFC1025-100N-3A |
10 |
0.081 |
25.00 |
17.00 |
| FC1025-5R0N-10A |
5 |
0.010 |
30.00 |
19.00 |
| HFC1025-500N-3A |
50.0 |
0.050 |
5.00 |
12.00 |
| HFC1025-500N-5A |
50 |
0.030 |
4.00 |
10.00 |
| HFC1032-5R0N-15A |
5 |
0.008 |
30.00 |
20.00 |
| HFC1032-100N-10A |
10 |
0.012 |
20.00 |
17.00 |
| HFC1032-680N-10A |
68 |
0.027 |
3.50 |
8.00 |
| HFC1032-101N-5A |
100 |
0.050 |
2.50 |
7.00 |
| HFC1035-500N-15A |
50 |
0.020 |
4.00 |
9.00 |
| HFC1040-100N-10A |
18 |
0.080 |
2.87 |
1.57 |
| HFC1040-101N-10A |
100 |
0.030 |
2.50 |
6.00 |
| HFC1040-151N-5A |
150 |
0.060 |
2.00 |
5.00 | |
|
