产品型号： |
HMD1012;HMD0712 |
产品名称： |
HMD系列模压线圈 |
产品报价： |
元 |
产品特点： |
天线,射频,振汤 .
调频接收机 .
电视系统 . |
 |
HMD系列模压线圈组的详细资料： |
 |

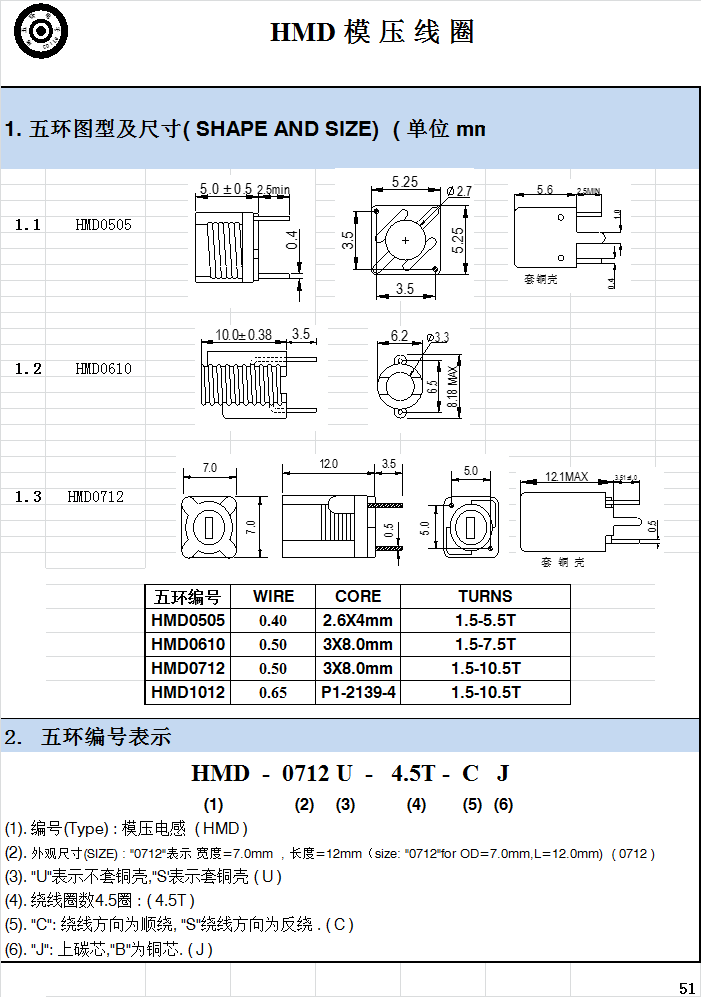

1. 图型及尺寸( SHAPE AND SIZE) ( 单位 mm )
2. 编号说明
HMD - 0712 U - 4.5T - C J
(1) (2)(3) (4) (5) (6)
(1). 编号(Type) : 模压电感 ( HMD )
(2). 外观尺寸(SIZE) : "0712"表示 宽度=7.0mm , 长度=12mm（size: "0712"for 0D=7.0mm,L=12.0mm) ( 0712 )
(3). "U"表示不套铜壳,"S"表示套铜壳 ( U )
(4). 绕线圈数4.5圈 : ( 4.5T )
(5). "C": 绕线方向为顺绕, "S"绕线方向为反绕 . ( C )
(6). "J": 上碳芯,"B"为铜芯. ( J )
3. 详细规格

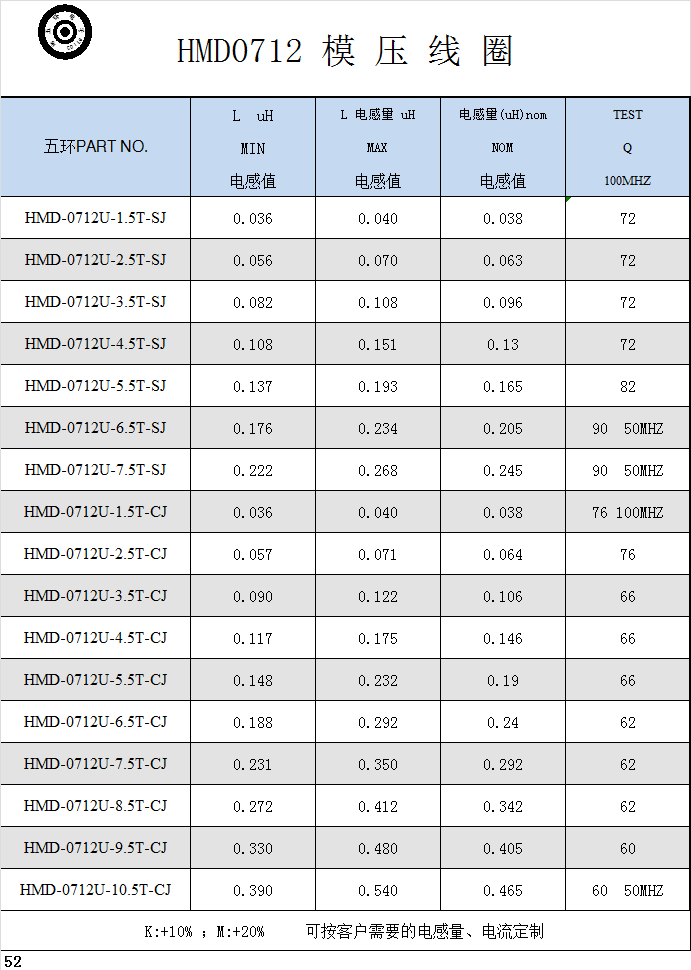

HMD0712系列资料
| 五环品名 |
电感量(uH)min |
电感量(uH)max |
电感量(uH)nom |
Q值 min @L NOM |
| HMD-0712U-1.5T-SJ |
0.036 |
0.040 |
0.038 |
72@100MHZ |
| HMD-0712U-2.5T-SJ |
0.056 |
0.070 |
0.063 |
72@100MHZ |
| HMD-0712U-3.5T-SJ |
0.082 |
0.108 |
0.096 |
72@100MHZ |
| HMD-0712U-4.5T-SJ |
0.108 |
0.151 |
0.13 |
72@100MHZ |
| HMD-0712U-5.5T-SJ |
0.137 |
0.193 |
0.165 |
82@50MHZ |
| HMD-0712U-6.5T-SJ |
0.176 |
0.234 |
0.205 |
90@50MHZ |
| HMD-0712U-7.5T-SJ |
0.222 |
0.268 |
0.245 |
90@50MHZ |
| HMD-0712U-1.5T-CJ |
0.036 |
0.040 |
0.038 |
76@100MHZ |
| HMD-0712U-2.5T-CJ |
0.057 |
0.071 |
0.064 |
76@100MHZ |
| HMD-0712U-3.5T-CJ |
0.090 |
0.122 |
0.106 |
66@100MHZ |
| HMD-0712U-4.5T-CJ |
0.117 |
0.175 |
0.146 |
66@100MHZ |
| HMD-0712U-5.5T-CJ |
0.148 |
0.232 |
0.19 |
66@100MHZ |
| HMD-0712U-6.5T-CJ |
0.188 |
0.292 |
0.24 |
62@50MHZ |
| HMD-0712U-7.5T-CJ |
0.231 |
0.350 |
0.292 |
62@50MHZ |
| HMD-0712U-8.5T-CJ |
0.272 |
0.412 |
0.342 |
62@50MHZ |
| HMD-0712U-9.5T-CJ |
0.330 |
0.480 |
0.405 |
60@50MHZ |
| HMD-0712U-10.5T-CJ |
0.390 |
0.540 |
0.465 |
60@50MHZ |
HMD1210系列资料
| 五环品名 |
电感量(uH)min |
电感量(uH)max |
电感量(uH)nom |
Q值 min @L NOM |
| HMD-1012U-1.5T-SJ |
0.040 |
0.046 |
0.044 |
70 @ 100 MHZ |
| HMD-1012U-2.5T-SJ |
0.068 |
0.081 |
0.075 |
82 @100MHZ |
| HMD-1012U-3.5T-SJ |
0.100 |
0.110 |
0.105 |
88@100MHZ |
| HMD-1012U-4.5T-SJ |
0.150 |
0.171 |
0.162 |
82@100MHZ |
| HMD-1012U-5.5T-SJ |
0.180 |
0.205 |
0.189 |
108@50MHZ |
| HMD-1012U-1.5T-CJ |
0.042 |
0.047 |
0.045 |
92@100MHZ |
| HMD-1012U-2.5T-CJ |
0.073 |
0.091 |
0.082 |
96@100MHZ |
| HMD-1012U-3.5T-CJ |
0.129 |
0.156 |
0.141 |
90@100MHZ |
| HMD-1012U-4.5T-CJ |
0.172 |
0.216 |
0.194 |
80@100MHZ |
| HMD-1012U-5.5T-CJ |
0.215 |
0.276 |
0.245 |
90@100MHZ |
| HMD-1012U-6.5T-CJ |
0.265 |
0.345 |
0.312 |
90@50MHZ |
| HMD-1012U-7.5T-CJ |
0.330 |
0.427 |
0.378 |
95@50MHZ |
| HMD-1012U-8.5T-CJ |
0.396 |
0.502 |
0.45 |
80@50MHZ |
| HMD-1012U-9.5T-CJ |
0.473 |
0.561 |
0.52 |
84@50MHZ |
| HMD-1012U-10.5T-CJ |
0.550 |
0.635 |
0.592 |
102@50MHZ | |
|
