产品型号： |
HTCT809535 |
产品名称： |
HTCT系列滤波电感 |
产品报价： |
元 |
产品特点： |
结构独特.
理想的反电子磁性干扰.
镍锌铁氧芯.
底座材料为电木 .
尺寸精度高, 可编带用於自动插件. |
 |
HTCT系列滤波电感组的详细资料： |
 |
1. 图型及尺寸( SHAPE AND SIZE) ( 单位 mm )
| 五环编号 |
A max |
B min |
C |
D max |
E |
I min |
| HTCT809535 |
8 |
9.0 |
5.0±0.5 |
3.5 |
0.6±0.05 |
9. | 2. 五环编号表示 ( Ordering information )
HTCT 809535 - 470
(1) (2) (3)
(1). 编号(Type) : 滤波型电感（Peaking coils) ( HPKB )
(2). 外观尺寸（size) : ( 809535 )
(3). 标称电感值(Inductance) : "470"表示 47uH（Example: "470"for47uH) ( 470 )

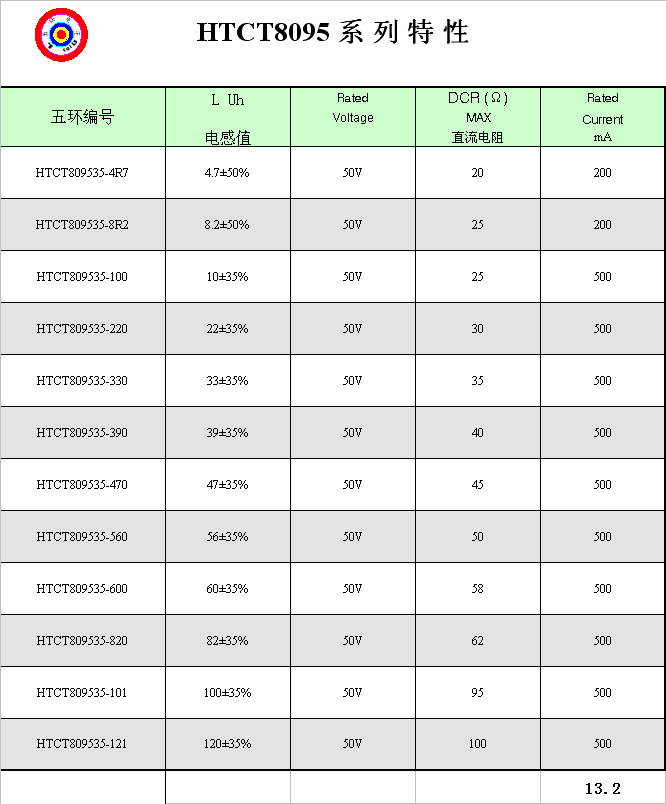

3.特性规格
| 五环编号 |
L uH
电感值 |
Rated
Voltage |
DCR (Ω)
MAX
直流电阻 |
Rated
Current
mA |
| HTCT809535-4R7 |
4.7±50% |
50V |
20 |
200 |
| HTCT809535-8R2 |
8.2±50% |
50V |
25 |
200 |
| HTCT809535-100 |
10±35% |
50V |
25 |
500 |
| HTCT809535-220 |
22±35% |
50V |
30 |
500 |
| HTCT809535-330 |
33±35% |
50V |
35 |
500 |
| HTCT809535-390 |
39±35% |
50V |
40 |
500 |
| HTCT809535-470 |
47±35% |
50V |
45 |
500 |
| HTCT809535-560 |
56±35% |
50V |
50 |
500 |
| HTCT809535-600 |
60±35% |
50V |
58 |
500 |
| HTCT809535-820 |
82±35% |
50V |
62 |
500 |
| HTCT809535-101 |
100±35% |
50V |
95 |
500 |
| HTCT809535-121 |
120±35% |
50V |
100 |
500 | |
|
