WHC磁环电感 环型电感

简要描述:

电感,磁环电感,环型电感:線圈繞在鐵粉磁環上.電感範圍 : 1.0uH 到 10000uH 之間 .額定電流:基於電流強度約為 8.0 A / mm2 . 額定頻率 : "-26" : 50Hz ~ 100 KHz ; "-52" :10KHz~ 500KHz .工作溫度 : -55oC 到 125oC .測試儀器﹕電感值﹕使用LCR儀器在1KHz 的頻率下測量. 直流電阻: 毫安表(Milli-ohm meter

打印当前页

免费咨询:0760-85522380 85526380 13531822969

发邮件给我们:wuhuancoil@126.com

分享到:
在线咨询 点击收藏

电感,磁环电感 环型电感-中山市五环电子厂

廣泛應用於電源轉換和線路濾波器.
線圈繞在鐵粉磁環上.
合乎成本的設計 .
從小體積手繞到大體積機繞.
130℃ UEW-NY 銅線.
高飽和電流 .

外塗以凡立水(透明膠)

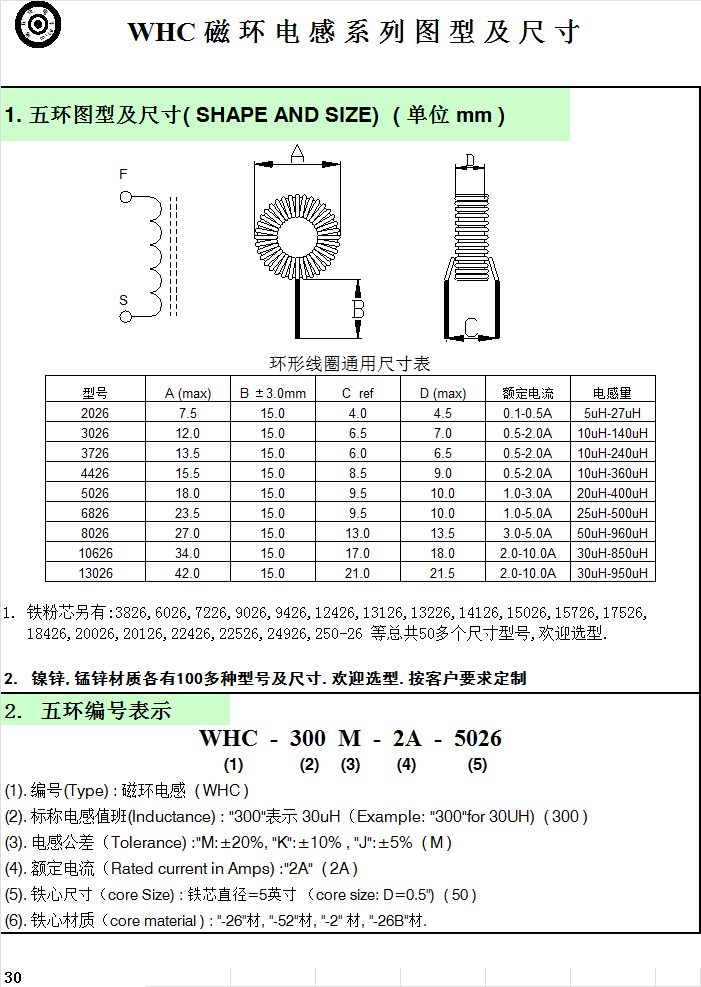

1. 五环图型及尺寸( SHAPE AND SIZE)  ( 单位 mm )

                                     环形线圈通用尺寸表
  型号 A (max) B ±3.0mm C  ref D (max) 额定电流 电感量
  2026 7.5 15.0 4.0 4.5 0.1-0.5A 5uH-27uH
  3026 12.0 15.0 6.5 7.0 0.5-2.0A 10uH-140uH
  3726 13.5 15.0 6.0 6.5 0.5-2.0A 10uH-240uH
  4426 15.5 15.0 8.5 9.0 0.5-2.0A 10uH-360uH
  5026 18.0 15.0 9.5 10.0 1.0-3.0A 20uH-400uH
  6826 23.5 15.0 9.5 10.0 1.0-5.0A 25uH-500uH
  8026 27.0 15.0 13.0 13.5 3.0-5.0A 50uH-960uH
  10626 34.0 15.0 17.0 18.0 2.0-10.0A 30uH-850uH
  13026 42.0 15.0 21.0 21.5 2.0-10.0A 30uH-950uH

2. 五环编号表示
                  WHC  -  300  M  -  2A  -  5026
                 (1)      (2)  3)   (4)     (5)
(1). 编号(Type) : 磁环电感  ( WHC )
(2). 标称电感值班(Inductance) : "300"表示 30uH(Example: "300"for 30UH)  ( 300 )
(3). 电感公差(Tolerance) :"M:±20%, "K":±10% , "J":±5%  ( M )
(4). 额定电流(Rated current in Amps) :"2A"  ( 2A )
(5). 铁心尺寸(core Size) : 铁芯直径=5英寸 (core size: D=0.5")  ( 50 )
(6). 铁心材质(core material ) : "-26"材, "-52"材, "-2" 材, "-26B"材.

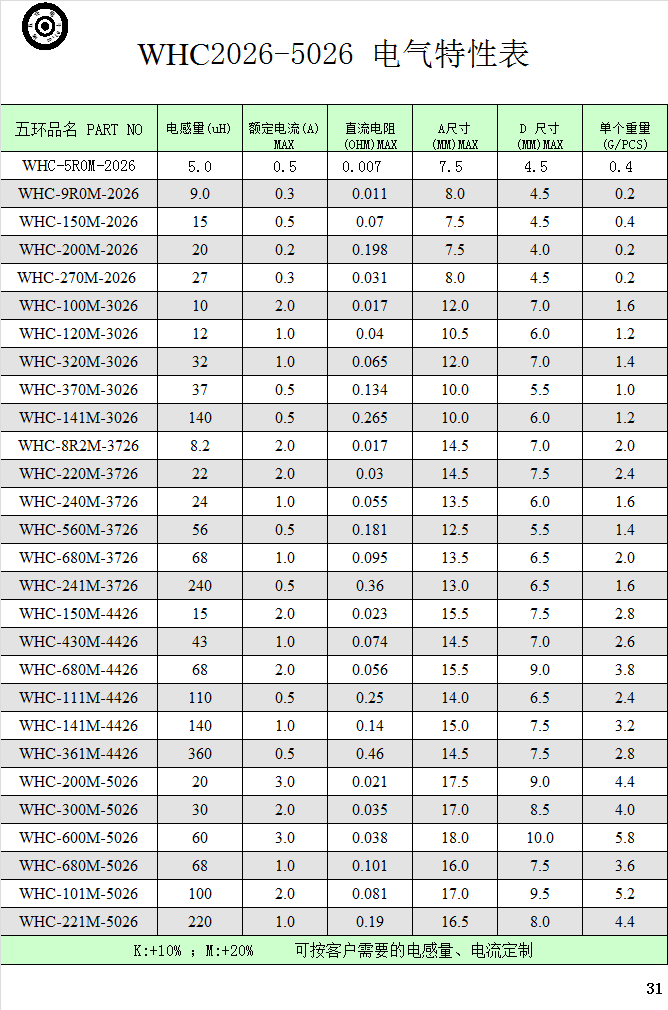

WHC2026-5026 磁环电感电气特性表
五环品名 PART NO  电感量(uH) 额定电流(A) MAX 直流电阻(OHM)MAX A尺寸 (MM)MAX D 尺寸 (MM)MAX 单个重量(G/PCS)
WHC-5R0M-2026 5.0 0.5 0.007  7.5 4.5 0.4
WHC-9R0M-2026 9.0 0.3 0.011 8.0 4.5 0.2
WHC-150M-2026 15 0.5 0.07 7.5 4.5 0.4
WHC-200M-2026 20 0.2 0.198 7.5 4.0 0.2
WHC-270M-2026  27 0.3 0.031 8.0 4.5 0.2
WHC-100M-3026 10 2.0 0.017 12.0 7.0 1.6
WHC-120M-3026 12 1.0 0.04 10.5 6.0 1.2
WHC-320M-3026 32 1.0 0.065 12.0 7.0 1.4
WHC-370M-3026 37 0.5 0.134 10.0 5.5 1.0
WHC-141M-3026 140 0.5 0.265 10.0 6.0 1.2
WHC-8R2M-3726 8.2 2.0 0.017 14.5 7.0 2.0
WHC-220M-3726 22 2.0 0.03 14.5 7.5 2.4
WHC-240M-3726 24 1.0 0.055 13.5 6.0 1.6
WHC-560M-3726 56 0.5 0.181 12.5 5.5 1.4
WHC-680M-3726 68 1.0 0.095 13.5 6.5 2.0
WHC-241M-3726 240 0.5 0.36 13.0 6.5 1.6
WHC-150M-4426 15 2.0 0.023 15.5 7.5 2.8
WHC-430M-4426 43 1.0 0.074 14.5 7.0 2.6
WHC-680M-4426 68 2.0 0.056 15.5 9.0 3.8
WHC-111M-4426 110 0.5 0.25 14.0 6.5 2.4
WHC-141M-4426 140 1.0 0.14 15.0 7.5 3.2
WHC-361M-4426 360 0.5 0.46 14.5 7.5 2.8
WHC-200M-5026 20 3.0 0.021 17.5 9.0 4.4
WHC-300M-5026 30 2.0 0.035 17.0 8.5 4.0
WHC-600M-5026 60 3.0 0.038 18.0 10.0 5.8
WHC-680M-5026 68 1.0 0.101 16.0 7.5 3.6
WHC-101M-5026 100 2.0 0.081 17.0 9.5 5.2
WHC-221M-5026 220 1.0 0.19 16.5 8.0 4.4
K:+10% ;M:+20%   可按客户需要的电感量、电流定制
Pict

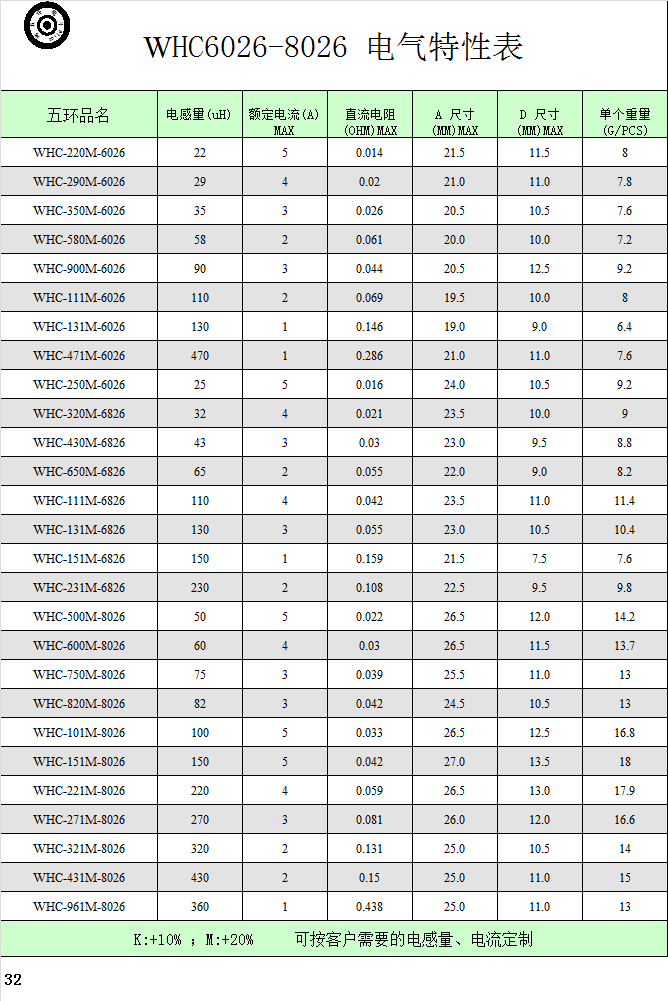

WHC6026-8026 磁环电感电气特性表
五环品名 电感量(uH) 额定电流(A) MAX 直流电阻(OHM)MAX A 尺寸 (MM)MAX D 尺寸 (MM)MAX 单个重量(G/PCS)
WHC-220M-6026 22 5 0.014 21.5 11.5 8
WHC-290M-6026 29 4 0.02 21.0 11.0 7.8
WHC-350M-6026 35 3 0.026 20.5 10.5 7.6
WHC-580M-6026 58 2 0.061 20.0 10.0 7.2
WHC-900M-6026 90 3 0.044 20.5 12.5 9.2
WHC-111M-6026 110 2 0.069 19.5 10.0 8
WHC-131M-6026 130 1 0.146 19.0 9.0 6.4
WHC-471M-6026 470 1 0.286 21.0 11.0 7.6
WHC-250M-6026 25 5 0.016 24.0 10.5 9.2
WHC-320M-6826 32 4 0.021 23.5 10.0 9
WHC-430M-6826 43 3 0.03 23.0 9.5 8.8
WHC-650M-6826 65 2 0.055 22.0 9.0 8.2
WHC-111M-6826 110 4 0.042 23.5 11.0 11.4
WHC-131M-6826 130 3 0.055 23.0 10.5 10.4
WHC-151M-6826 150 1 0.159 21.5 7.5 7.6
WHC-231M-6826 230 2 0.108 22.5 9.5 9.8
WHC-500M-8026 50 5 0.022 26.5 12.0 14.2
WHC-600M-8026 60 4 0.03 26.5 11.5 13.7
WHC-750M-8026 75 3 0.039 25.5 11.0 13
WHC-820M-8026 82 3 0.042 24.5 10.5 13
WHC-101M-8026 100 5 0.033 26.5 12.5 16.8
WHC-151M-8026 150 5 0.042 27.0 13.5 18
WHC-221M-8026 220 4 0.059 26.5 13.0 17.9
WHC-271M-8026 270 3 0.081 26.0 12.0 16.6
WHC-321M-8026 320 2 0.131 25.0 10.5 14
WHC-431M-8026 430 2 0.15 25.0 11.0 15
WHC-961M-8026 360 1 0.438 25.0 11.0 13
K:+10% ;M:+20%   可按客户需要的电感量、电流定制

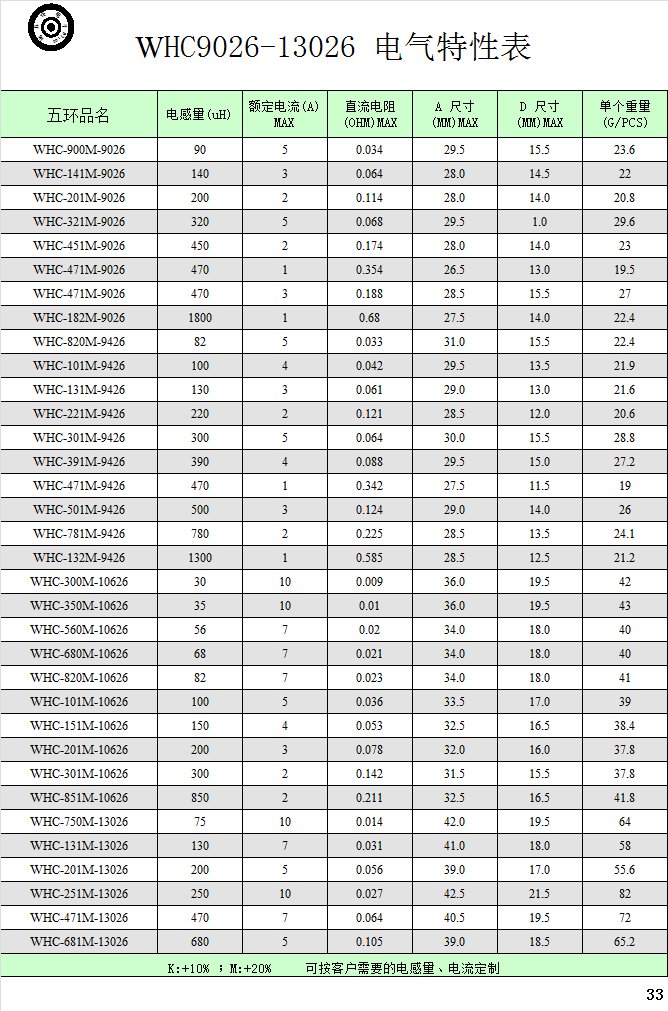

五环品名 电感量(uH) 额定电流(A) MAX 直流电阻(OHM)MAX A 尺寸 (MM)MAX D 尺寸 (MM)MAX 单个重量(G/PCS)
WHC-900M-9026 90 5 0.034 29.5 15.5 23.6
WHC-141M-9026 140 3 0.064 28.0 14.5 22
WHC-201M-9026 200 2 0.114 28.0 14.0 20.8
WHC-321M-9026 320 5 0.068 29.5 1.0 29.6
WHC-451M-9026 450 2 0.174 28.0 14.0 23
WHC-471M-9026 470 1 0.354 26.5 13.0 19.5
WHC-471M-9026 470 3 0.188 28.5 15.5 27
WHC-182M-9026 1800 1 0.68 27.5 14.0 22.4
WHC-820M-9426 82 5 0.033 31.0 15.5 22.4
WHC-101M-9426 100 4 0.042 29.5 13.5 21.9
WHC-131M-9426 130 3 0.061 29.0 13.0 21.6
WHC-221M-9426 220 2 0.121 28.5 12.0 20.6
WHC-301M-9426 300 5 0.064 30.0 15.5 28.8
WHC-391M-9426 390 4 0.088 29.5 15.0 27.2
WHC-471M-9426 470 1 0.342 27.5 11.5 19
WHC-501M-9426 500 3 0.124 29.0 14.0 26
WHC-781M-9426 780 2 0.225 28.5 13.5 24.1
WHC-132M-9426 1300 1 0.585 28.5 12.5 21.2
WHC-300M-10626 30 10 0.009 36.0 19.5 42
WHC-350M-10626 35 10 0.01 36.0 19.5 43
WHC-560M-10626 56 7 0.02 34.0 18.0 40
WHC-680M-10626 68 7 0.021 34.0 18.0 40
WHC-820M-10626 82 7 0.023 34.0 18.0 41
WHC-101M-10626 100 5 0.036 33.5 17.0 39
WHC-151M-10626 150 4 0.053 32.5 16.5 38.4
WHC-201M-10626 200 3 0.078 32.0 16.0 37.8
WHC-301M-10626 300 2 0.142 31.5 15.5 37.8
WHC-851M-10626 850 2 0.211 32.5 16.5 41.8
WHC-750M-13026 75 10 0.014 42.0 19.5 64
WHC-131M-13026 130 7 0.031 41.0 18.0 58
WHC-201M-13026 200 5 0.056 39.0 17.0 55.6
WHC-251M-13026 250 10 0.027 42.5 21.5 82
WHC-471M-13026 470 7 0.064 40.5 19.5 72
WHC-681M-13026 680 5 0.105 39.0 18.5 65.2

K:+10% ;M:+20%   可按客户需要的电感量、电流定制

4. 功能及應用
   功能:  電源供給器 .
開關電路.
珪控整流器和晶閘管控制電路.
輸出扼流
EMI / RFI 扼流圈.
其他濾波器 .
   應用:  玩具、電器電源供應器、大型converter 箱式電源供應器、電腦主板、電子整流器
電視、音箱 、充電器、各式儀器儀表等。(貼片扁平線電感)
