CDRRI贴片功率电感

简要描述:

CDRRI73/74贴片功率电感 贴片大电流电感 CDRRI贴片电感具有低直流电阻及高饱和电流,也可较易做到高感量,主要的应用市场集中在中低功率的DC-DC回路上。

打印当前页

免费咨询:0760-85522380 85526380 13531822969

发邮件给我们:wuhuancoil@126.com

分享到:
在线咨询 点击收藏

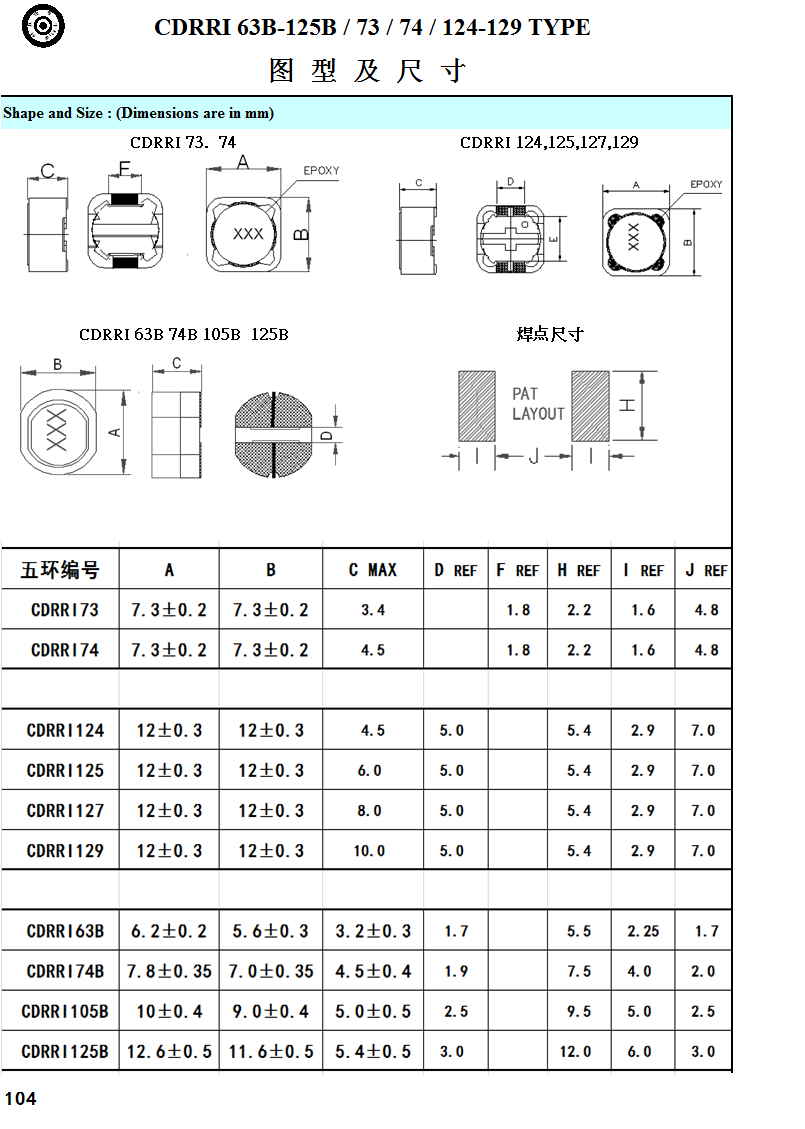

CDRRI73/74贴片功率电感 贴片大电流电感


五环编号

A

B

C

D

E

REEL

CDRRI73

7.3±0.2

7.3±0.2

3.4 MAX

1.8±0.2

5.0±0.2

1000 PCS

CDRRI74

7.3±0.2

7.3±0.2

4.5 MAX

1.8±0.2

5.0±0.2

1000 PCS

CDRRI74P

7.3±0.2

7.3±0.2

4.8 MAX

1.8±0.2

5.0±0.2

1000 PCS

2. 五环编号表示
          CDRRI  74    -   221     K
             (1)   (2)        (3)     (4)

(1). 编号(Type) : CDRRI73/74/74P/  ( CDRRI )
(2). 尺寸(Size) : 成品外型尺寸(According to size)  ( 74 )
(3). 标称电感值(Inductance) : "221"表示220uHExample: "221"for 220uH)  ( 221 )

(4). 电感公差(Tolerance) :"M:±20%, "K":±10% , "J":±5%  ( K )

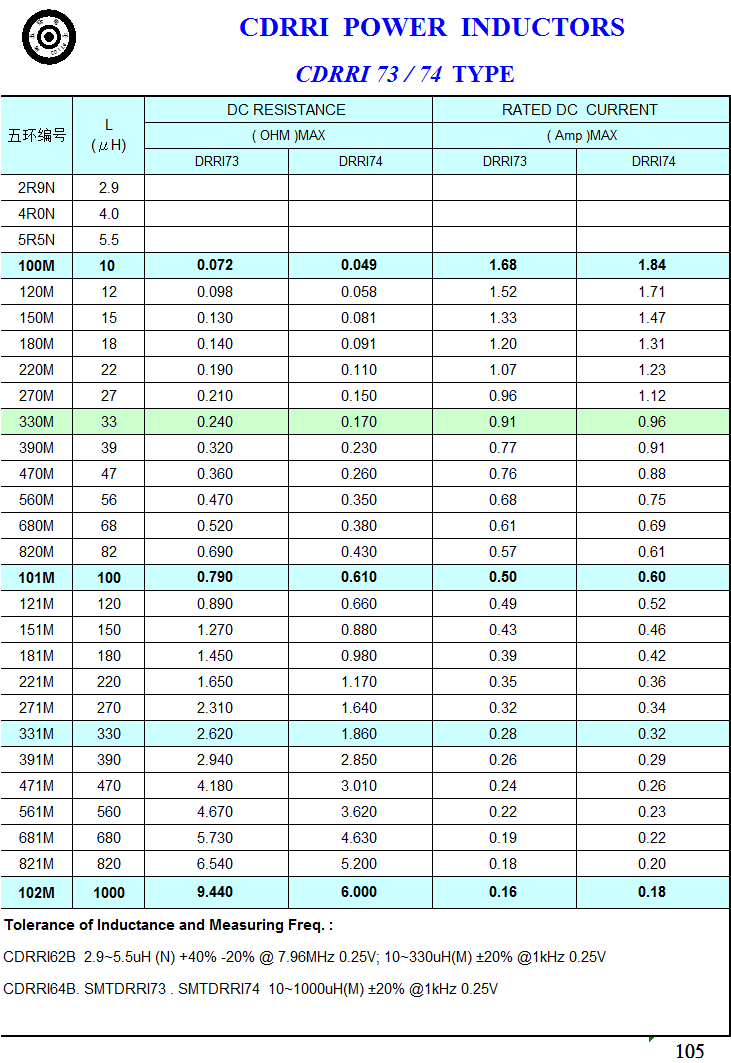

CDRRI73贴片屏蔽电感参数




五环编号 TYPE L
uH
TESTING
FREQ.
(KHz).
DC
RESISTANCE
(Ω) MAX.
RATED DC
CURRENT
A MAX
CDRRI73-3R9K 3.9 1 0.028 3.50
CDRRI73-4R7K 4.7 1 0.038 3.00
CDRRI73-6R8K 6.8 1 0.052 2.50
CDRRI73-8R2K 8.2 1 0.065 1.90
CDRRI73-100K 10 1 0.072 1.68
CDRRI73-120K 12 1 0.098 1.52
CDRRI73-150K 15 1 0.130 1.33
CDRRI73-180K 18 1 0.140 1.20
CDRRI73-220K 22 1 0.190 1.07
CDRRI73-270K 27 1 0.210 0.96
CDRRI73-330K 33 1 0.240 0.91
CDRRI73-390K 39 1 0.320 0.77
CDRRI73-470K 47 1 0.36 0.76
CDRRI73-560K 56 1 0.47 0.68
CDRRI73-680K 68 1 0.52 0.61
CDRRI73-820K 82 1 0.69 0.57
CDRRI73-101K 100 1 0.790 0.50
CDRRI73-121K 120 1 0.89 0.49
CDRRI73-151K 150 1 1.27 0.43
CDRRI73-181K 180 1 1.45 0.39
CDRRI73-221K 220 1 1.65 0.35
CDRRI73-271M 270 1 2.31 0.32
CDRRI73-331M 330 1 2.62 0.23



CDRRI74贴片屏蔽电感参数

五环编号 TYPE L
uH
TESTING
FREQ.
(KHz).
DC
RESISTANCE
(Ω) MAX.
RATED DC
CURRENT
A MAX
CDRRI74-3R9K 3.9 1 0.018 4.00
CDRRI74-4R7K 4.7 1 0.028 3.50
CDRRI74-6R8K 6.8 1 0.032 3.00
CDRRI74-8R2K 8.2 1 0.040 2.20
CDRRI74-100K 10 1 0.049 1.84
CDRRI74-120K 12 1 0.058 1.71
CDRRI74-150K 15 1 0.081 1.47
CDRRI74-180K 18 1 0.091 1.31
CDRRI74-220K 22 1 0.110 1.23
CDRRI74-270K 27 1 0.150 1.12
CDRRI74-330K 33 1 0.170 0.96
CDRRI74-390K 39 1 0.230 0.91
CDRRI74-470K 47 1 0.26 0.88
CDRRI74-560K 56 1 0.35 0.75
CDRRI74-680K 68 1 0.38 0.69
CDRRI74-820K 82 1 0.43 0.61
CDRRI74-101K 100 1 0.610 0.60
CDRRI74-121K 120 1 0.66 0.52
CDRRI74-151K 150 1 0.88 0.46
CDRRI74-181K 180 1 0.98 0.42
CDRRI74-221K 220 1 1.17 0.36
CDRRI74-271M 270 1 1.64 0.34
CDRRI74-331M 330 1 1.86 0.32
